WINSLIDE Klasik Surgulu Kapi Sistemi

Kurulum ve ince iscilik tamamlandiginda, teknik mekanizmaya dair hicbir detay gozu yormaz; geriye sadece duvarinizla kusursuz bir sekilde butunlesen sik bir tasarim kalir.

Duvar tipini secin

Alcipan (Levha) Duvar Sistemi

WINSLIDE Klasik Alcipan Mekanizma
Cephe
Plan

Esnek Mimari, Sinir Tanimayan Alanlar. WINSLIDE Klasik Alcipan serisi; modern mimaride sonradan olusturulan bolme duvarlar icin ozel olarak gelistirilmistir. Tugla veya harc gibi agir yapi malzemelerine ihtiyac duymadan, mekani ikiye boldugunuz her projede kapinizi dogrudan bu hafif duvarin icine gizlemenizi saglar. Giyinme odalari, ebeveyn banyolari, ofis bolmeleri ve dar koridorlar gibi alan tasarrufunun kritik oldugu noktalarda mukemmel sonuc verir.

Pratik Kurulum, Puruzsuz Bitis. Ozel tasarimli galvaniz celik kasetimiz, hassas bir sekilde teraziye alindiktan sonra yuksek tutuculuga sahip montaj kopugu ile sabitlenir. Zemin delme islemine veya ekstra profil isciligine gerek birakmayan bu yontemin ardindan, alcipan plakalar dogrudan kasetin uzerindeki yatay kayitlara vidalanir. Derz bandi, alci siva ve boya islemlerinden sonra mekanizma tamamen duvarin icinde kaybolur.

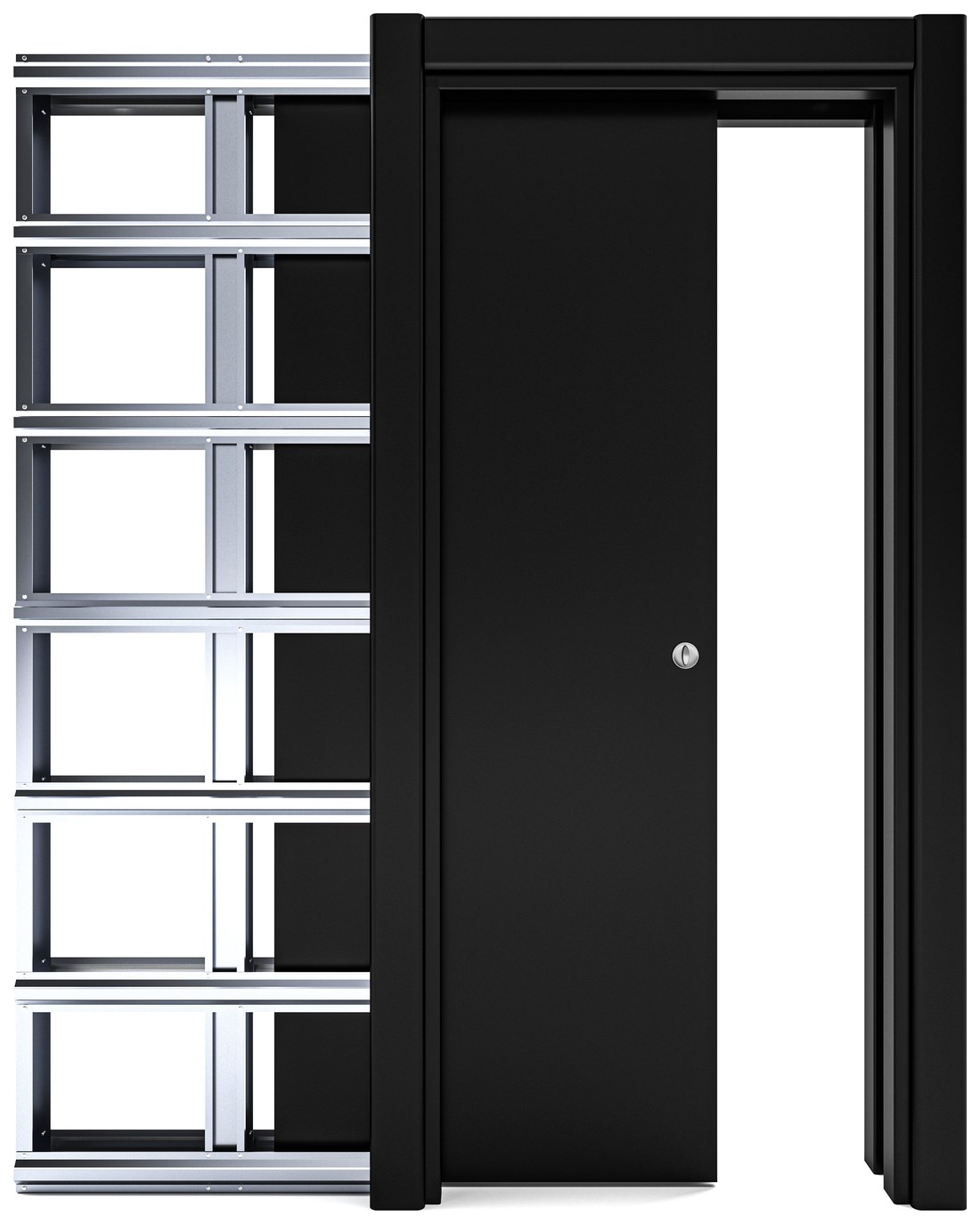

WINSLIDE Klasik Alcipan sistem — galvaniz kaset iskeleti ve duvarin icine gizlenen kapi kanadi
WINSLIDE Klasik Alcipan — kaset ve kapi kanadi yerlesimi

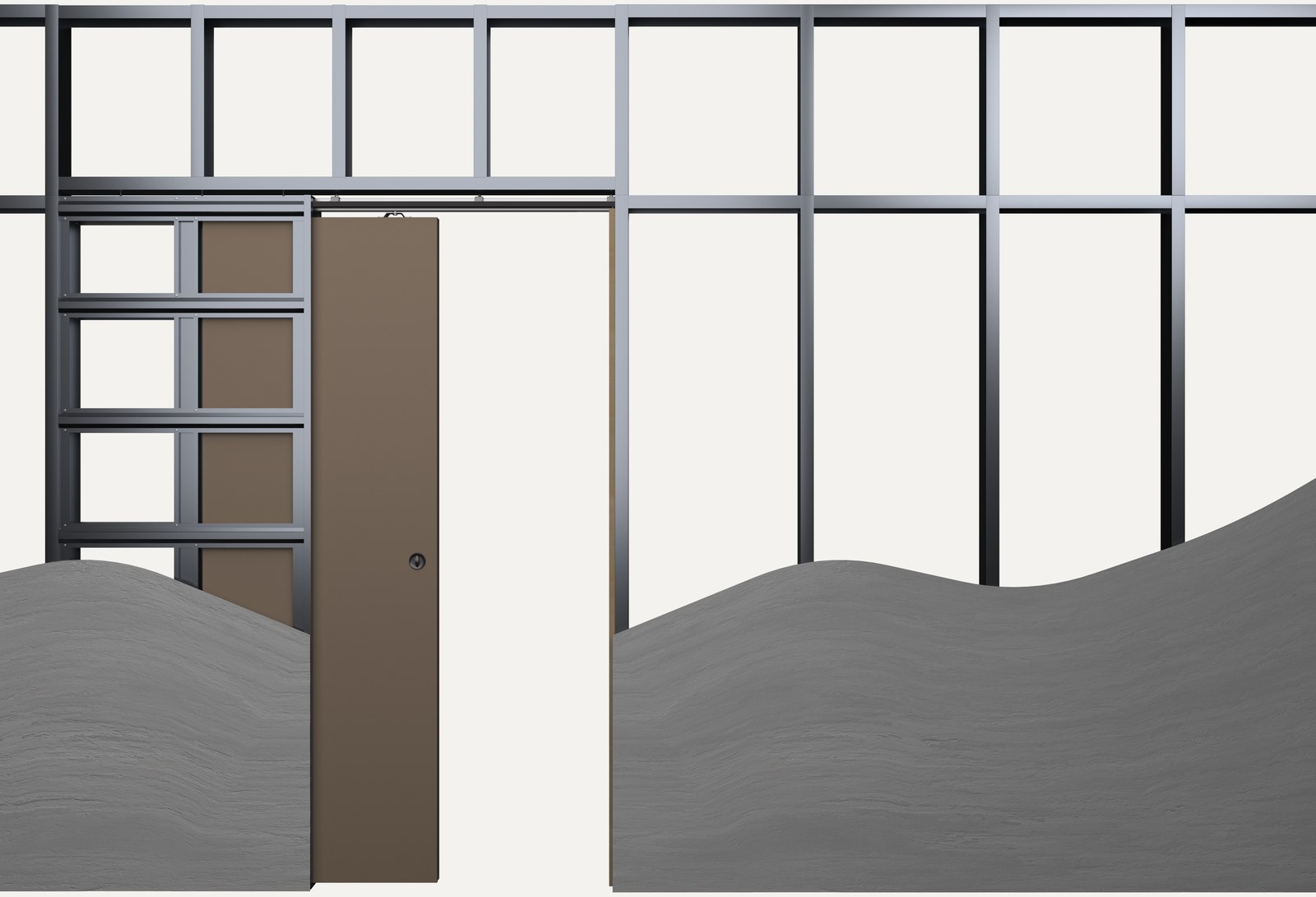

WINSLIDE Klasik Alcipan sistem — alcipan profil iskeleti icine yerlesen kaset ve kapi kanadi
WINSLIDE Klasik Alcipan — alcipan duvar icinde kaset ve kapi kanadi

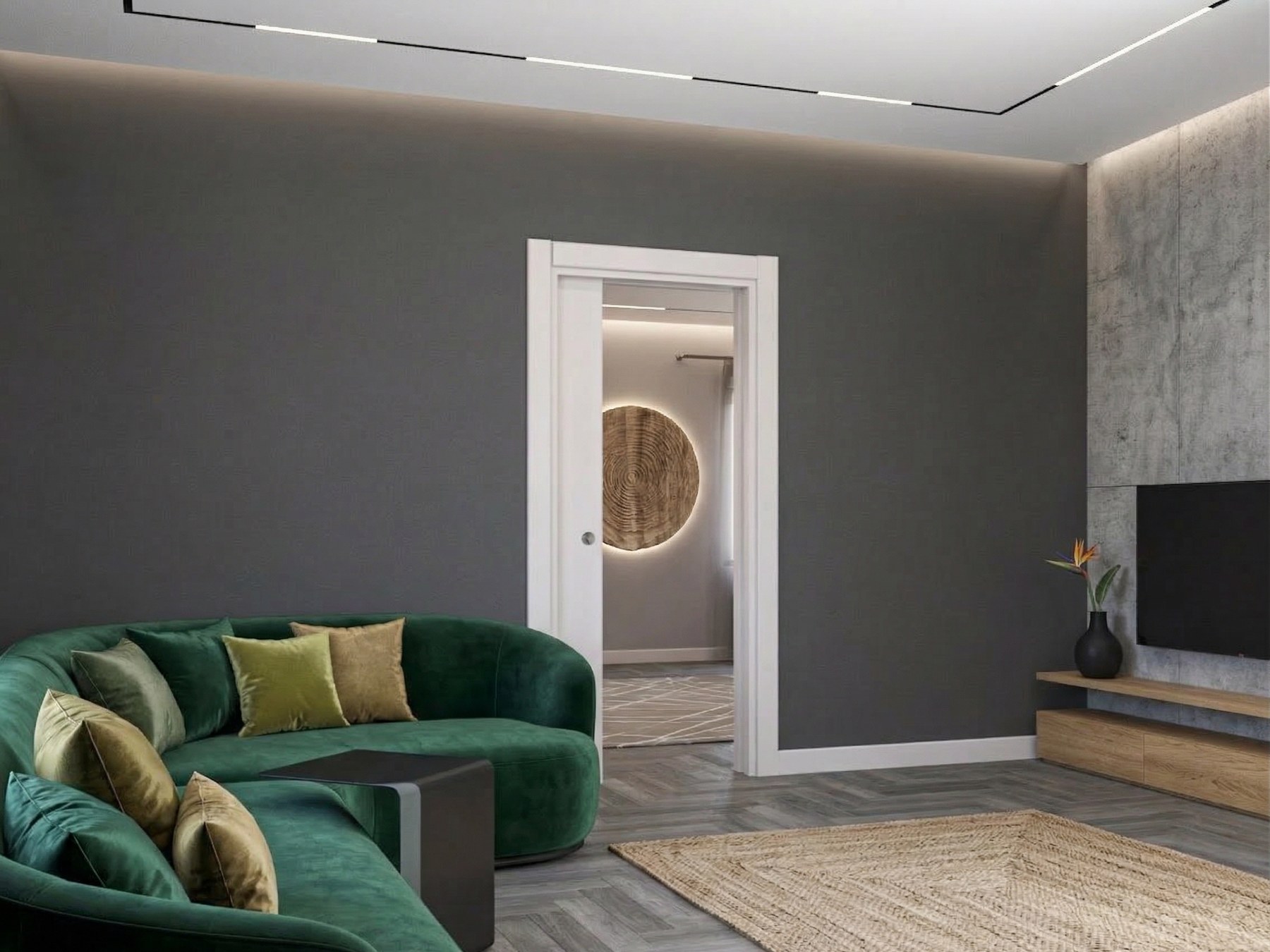

WINSLIDE Klasik sistem uygulamasi — oturma odasinda duvara kayan beyaz kapi
WINSLIDE Klasik — uygulama ornegi
WINSLIDE Klasik Alcipan teknik cizim — cephe, kesit ve plan gorunumu olculendirmeleri
WINSLIDE Klasik Alcipan — teknik cizim ve olculendirme
WINARI SURGULU KAPI SISTEMI — Standart Alcipan Sistem Olculeri
Gecis Olculeri Sistem Olculeri
LHCH1AB KAPI GENISLIK
(DW)
KAPI YUKSEKLIK
(DH)
6002040130021007205706002040
6002140130022007205706002140
7002040150021008206707002040
7002140150022008206707002140
8002040170021009207708002040
8002140170022009207708002140
90020401900210010208709002040
90021401900220010208709002140
WINARI SURGULU KAPI SISTEMI — Duvar ve Kasa Olculeri
BITMIS DUVAR= FWKASA KALINLIGI= SIC BOSLUK= IP
13011065
15013585
Yanlis Bilinen — Tasima Kapasitesi ve Sarkma
Duvar ici surme kapilar zamanla sarkar ve sikisir.
Gercek
Guclendirilmis aluminyum/galvaniz yatay dikmeler ve ustun ray tasarimi, duvarin esnemesini engeller. Uygun agirliktaki kapi kanadi kullanildiginda sistemde sarkma veya sikisma meydana gelmez.
Dikkat — Kusursuz Terazi Hassasiyeti
Sistemin uzun yillar sorunsuz ve sessiz calisabilmesi kasanin dogru teraziye alinmasina baglidir.
Gercek
Montaj esnasinda hem yatay hem dikey eksende (sakulunde) kusursuz teraziye alinmasi kritik onem tasir. Hatali terazi, kapinin kendi kendine hareket etmesine neden olabilir.
Yanlis Bilinen — Mekanizmaya Mudahale
Ileride tekerlekler bozulursa duvarin kirilmasi gerekir.
Gercek
Ozel tasarimli ust ray ve aski aparatlari sayesinde, duvar kapandiktan yillar sonra bile alcipani kirmadan kapi kanadi yerinden cikarilabilir ve mekanizmalara kolayca bakim yapilabilir.
Dikkat — Alcipan Vida Secimi
Kasa uzerine alcipan montaji yapilirken vida boyuna dikkat edilmelidir.
Gercek
Onerilen olcuden uzun vidalar kullanmak, vidanin ic kisma gecerek kapi kanadini cizmesine yol acabilir — onerilen vida boyuna sadik kalinmalidir.

Projenize Uygun Olcuyu Birlikte Belirleyelim

Duvar tipiniz, gecis genisliginiz ve kapi kanadi tercihinize gore size en uygun WINSLIDE Klasik cozumunu birlikte planlayalim.
