Alçıpan (Levha) Duvar Sistemi

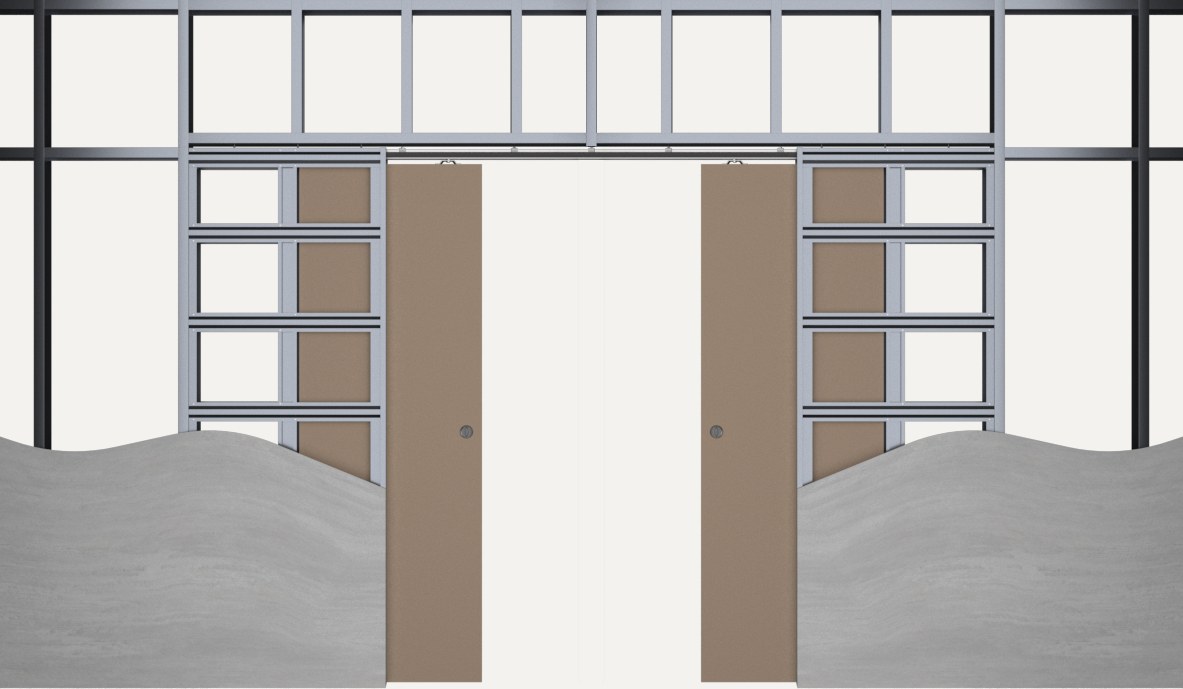

WİNSLİDE Klasik Çiftli Alçıpan Mekanizma

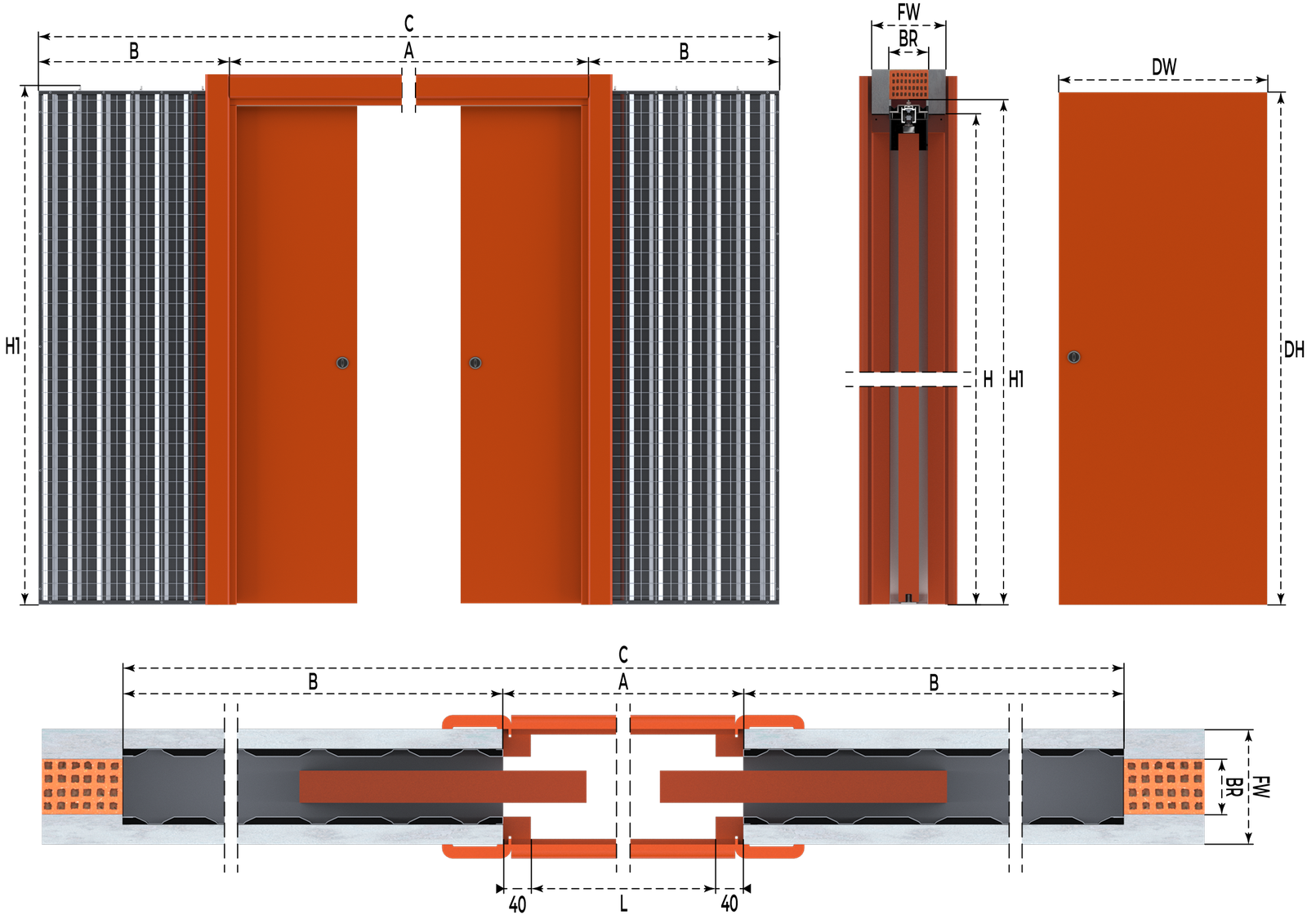

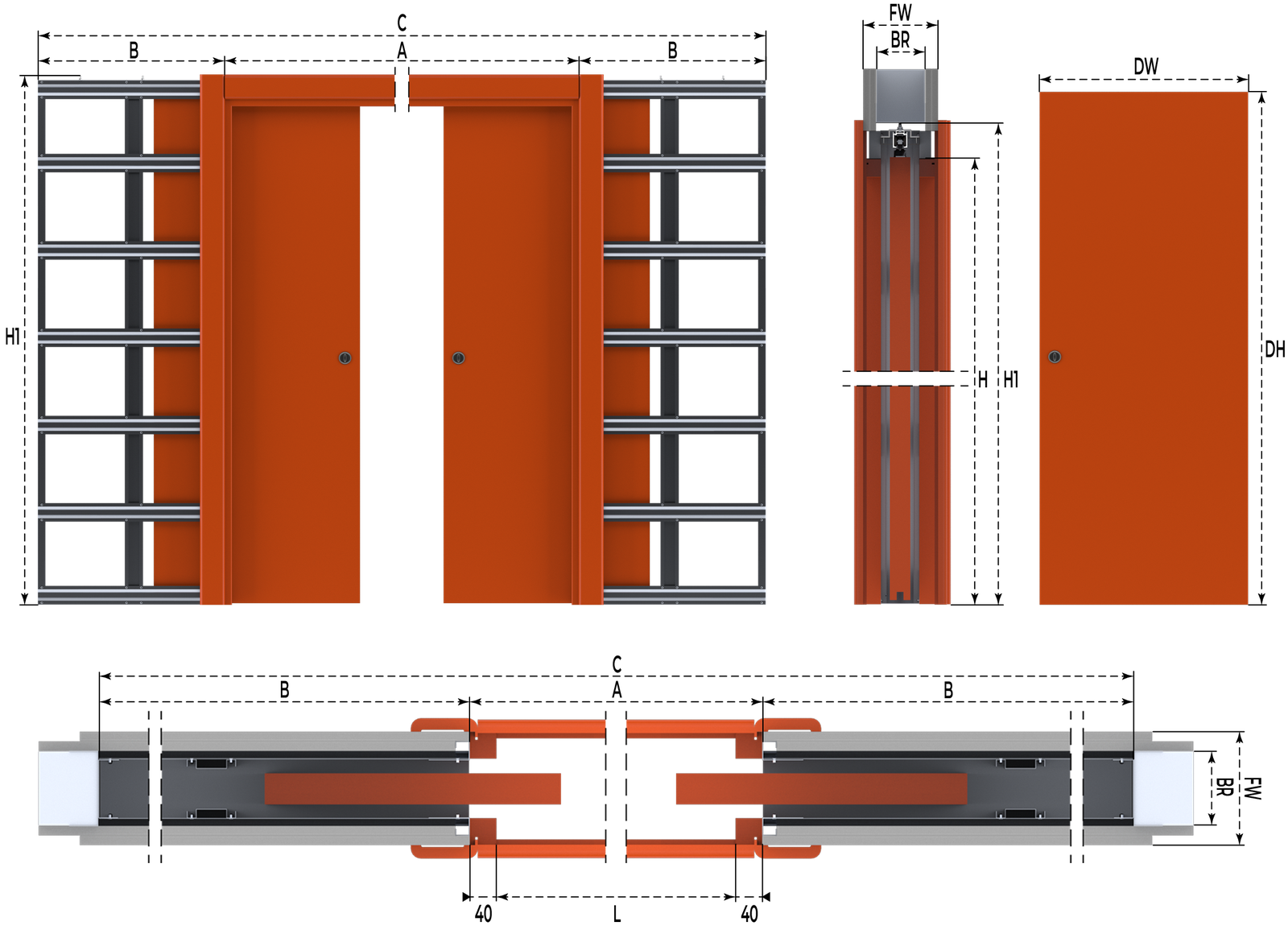

Cephe
Plan

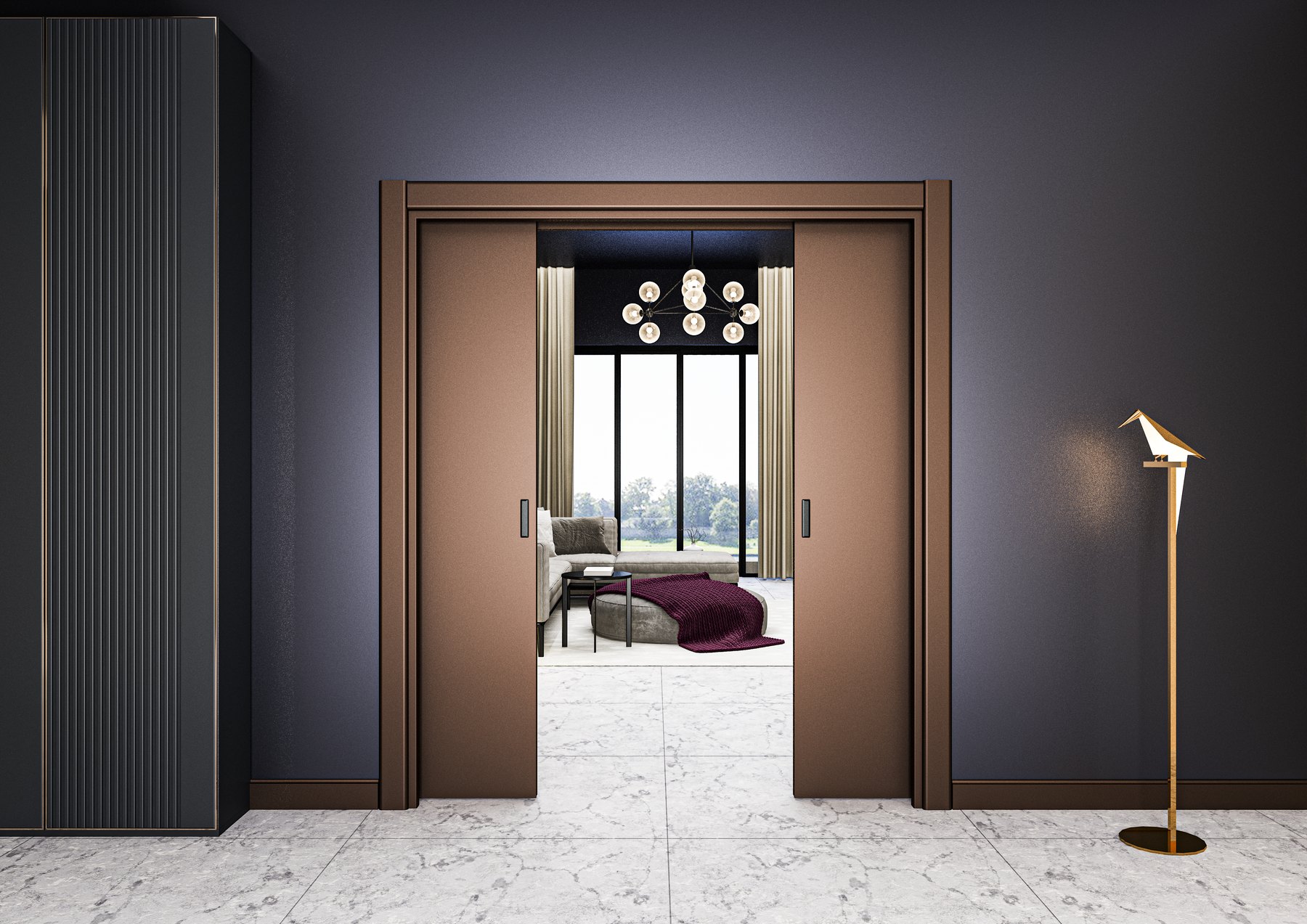

Teknolojinin Görünmez Zarafeti. WİNSLİDE Klasik Çiftli Alçıpan Serisi, duvarlarınızı sadece statik birer bölücü olmaktan çıkarıp yaşam alanlarınıza dinamizm katan akıllı sistemlere dönüştürür. Mühendislik hassasiyetiyle geliştirilen çift yönlü kaset yapısı, geniş geçiş alanlarında kapı kanatlarını duvarın içine kusursuzca gizleyerek metrekare kaybını tamamen ortadan kaldırır.
Genişleyen açıklığı desteklemek için alçıpan tavan karkasına vidalanan özel agraf sistemi, rayın merkezden esnemesini (bel vermesini) kesin olarak engeller. Bu sayede her iki kapı da kusursuz terazide, adeta havada süzülüyormuş gibi sessiz hareket eder. Entegre edilebilen senkronizasyon kiti sayesinde, kanatlardan birini ittiğinizde diğeri de eşzamanlı hareket eder.
| Geçiş Ölçüleri | Sistem Ölçüleri | ||||||
|---|---|---|---|---|---|---|---|
| L | H | C | H1 | A | B | KAPI GENİŞLİK (DW) | KAPI YÜKSEKLİK (DH) |
| 1200 | 2040 | 2420 | 2100 | 1280 | 570 | 600 | 2040 |
| 1200 | 2140 | 2420 | 2200 | 1280 | 570 | 600 | 2140 |
| 1400 | 2040 | 2820 | 2100 | 1480 | 670 | 700 | 2040 |
| 1400 | 2140 | 2820 | 2200 | 1480 | 670 | 700 | 2140 |
| 1600 | 2040 | 3220 | 2100 | 1680 | 770 | 800 | 2040 |
| 1600 | 2140 | 3220 | 2200 | 1680 | 770 | 800 | 2140 |
| 1800 | 2040 | 3620 | 2100 | 1880 | 870 | 900 | 2040 |
| 1800 | 2140 | 3620 | 2200 | 1880 | 870 | 900 | 2140 |
| BİTMİŞ DUVAR= FW | KASA KALINLIĞI= S | İÇ BOŞLUK= IP |
|---|---|---|
| 125 | 100 | 80 |
| 150 | 125 | 100 |
Yanlış Bilinen — Taşıma Kapasitesi ve Sarkma
Çift kanatlı sürme kapılar zamanla sarkar, ortada hizasızlık yapar.
Gerçek
Güçlendirilmiş korozyona dayanıklı yatay profiller ve üstün ray tasarımı, duvarın esnemesini engeller. Uygun ağırlıktaki kapı kanatları kullanıldığında sarkma veya kapanma ekseninde kayma meydana gelmez.
Dikkat — Kusursuz Terazi Hassasiyeti
Kasanın teraziye alınması çift kanatlı sistemlerde çok daha kritik önem taşır.
Gerçek
Hatalı terazi, kapıların kendiliğinden kaymasına yol açabileceği gibi, iki kapı kanadının ortada tam ve boşluksuz birleşmesini (öpüşmesini) de engeller.
Yanlış Bilinen — Mekanizmaya Müdahale
İleride mekanizma veya tekerlekler bozulursa alçıpan duvarın sökülmesi gerekir.
Gerçek
Özel tasarımlı üst ray ve askı aparatları sayesinde, duvar kapandıktan yıllar sonra bile alçıpanı kırmadan her iki kapı kanadı da yerinden çıkarılabilir.
Dikkat — Kullanım Zorluğu Yanılgısı
Geniş geçişli çift kapıları açıp kapatmak iki elle müdahale gerektirir sanılır.
Gerçek
Entegre edilebilen senkronizasyon kiti sayesinde, kanatlardan sadece birini ittiğinizde veya çektiğinizde diğer kanat da eşzamanlı hareket eder.
